CED750-7电动液压挖掘机主要技术性能参数表
序号 项目 单位 数据 正铲 反铲 1 整机重量 t 75 73 2 铲斗容量 标准斗容 m3 4.5 3.5 斗容范围 m3 4.0~5.5 2.3~5.0 3 电动机 型号 YJK3555-4 功率/转速 kW/rpm 280/1485 电压 V 6000 4 液压系统 类型 三泵三回路极限载荷变量控制系统 主油路工作压力 MPa 32 主油路最大流量 L/min 2×415 回转系统形式 独立开式回转系统 回转油路流量 L 1×415 操纵方式 液压先导控制 液压油箱容量 L 780 5 主机性能 回转速度 r/min 6.0 行走速度 km/h 3.1 最大牵引力 kN 457 爬坡能力 % 70 接地比压 MPa 0.098 作业循环时间 s 20 6 作业参数 动臂长度 mm 4450 7000 斗杆长度 mm 2900 3400 最大挖掘半径 mm 9280 12290 最大挖掘深度 mm 2680 7741 最大挖掘高度 mm 9745 10286 最大卸载高度 mm 7680 7340 斗杆最大推压力 kN 334 233 铲斗最大破碎力 kN 357 285
CED750-7电动液压挖掘机主要元件配置表
序号 部件名称 型号 制造商 1 电动机 YJK3555-4 兰州电机厂 2 泵组 2×A11VO190+1×A11VO190LR/11R 德国力士乐Rexroth 3 主阀 8M8-32+M032 德国力士乐Rexroth 4 双联阀 MO/2MO 德国力士乐Rexroth 5 回转马达 A2FE125/61W 德国力士乐Rexroth 6 回转减速机 GFB80T3B 德国力士乐Rexroth 7 行走马达 A2FE125/61W 德国力士乐Rexroth 8 行走减速机 GFT110T3 德国力士乐Rexroth 9 逻辑阀 026710 德国力士乐Rexroth 10 隔离阀 MH3WA06CG 德国力士乐Rexroth 11 隔离阀 MH3WA06UG 德国力士乐Rexroth 12 电磁阀 4WE6C6X 德国力士乐Rexroth 13 电磁比例减压阀 MHFP04G1 德国力士乐Rexroth 14 扶手先导阀 4TH6E70 德国力士乐Rexroth 15 脚踏先导阀 2TH6NRP70 德国力士乐Rexroth 16 脚踏开闭斗阀 2TH7Q06 德国力士乐Rexroth 17 履带总成 J01083DOM 意大利爱迪姆ITM 18 司机椅 DS-85H 德国格拉默Grammer 19 液压胶管+系统密封 美国派克Parker 20 油缸密封 美国特瑞堡 21 自动集中润滑系统 德国贝克BEKA或美国林肯 22 空调系统 武汉金东空调厂

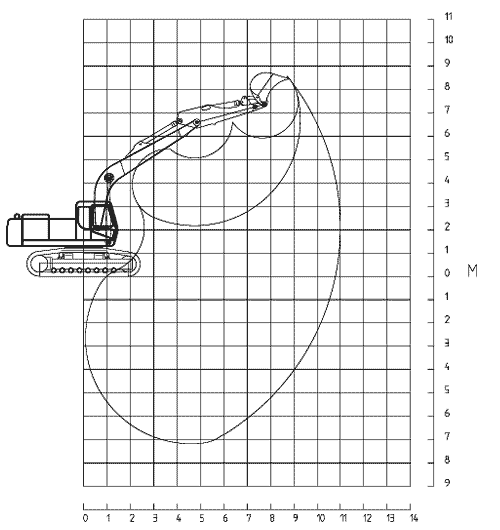

| CED750-7电动液压挖掘机反铲作业范围图 |
 |
