格莳国际Growshine：宣工 T140-2  推土机参数配置

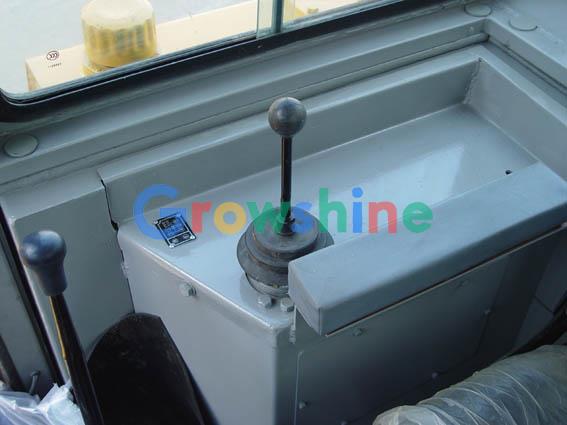

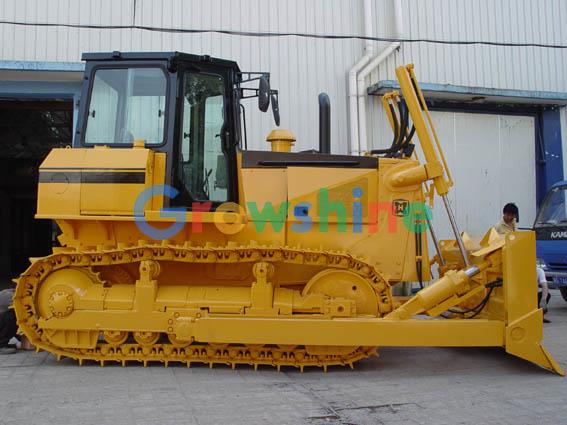

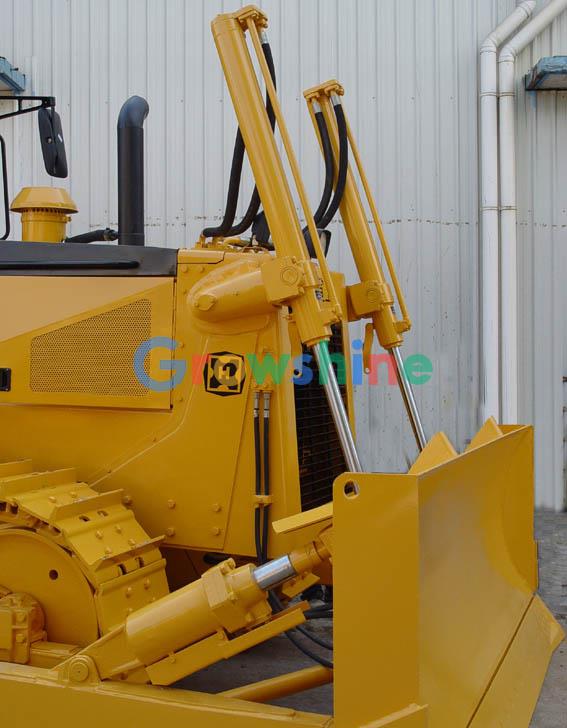

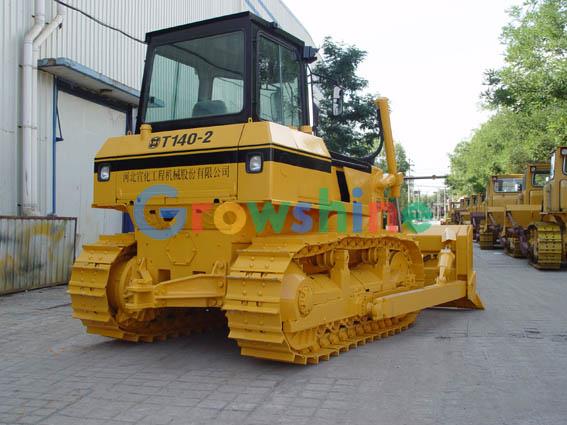

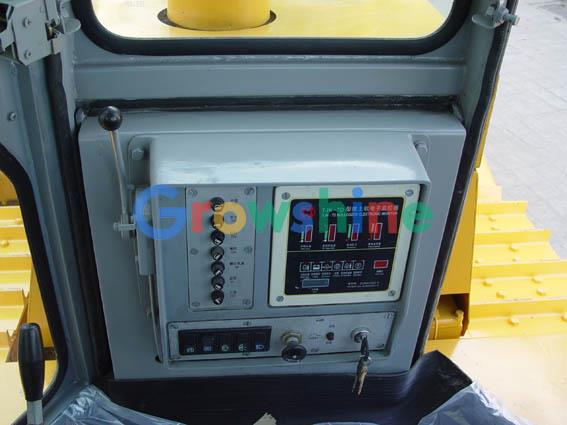

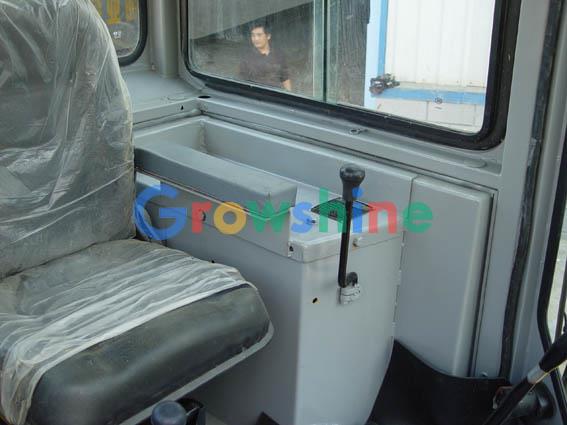

T140-2T140-2推土机简介 T140-2推土机是在T140-l推土机的基础上。在外部造型、动力性能、经济性能、排放、操纵舒适性能、驾驶环境等方面进一步提升，开发而成的T140-l推土机的升级产品。它既承袭了T140－1推土机可靠的底盘和效率高、维修保养方便等的特点，又克服了原发动机排放高、油耗大、司机操纵舒适性差的缺点，同时在外观造型、操作的舒适性、驾驶室的内饰诸方面进行改进，使其综合性能得到提高。 T140-2推土机系半刚性悬挂、机械传动、主离合器液压助力操纵、工作装置液压先导操纵、电器系统采用电子监控形式的履带推土机。可广泛用于道路修筑、水电工程、农田改造、港口建设、矿山开发及其它建筑工程项目的土石方作业。下面将主要变化的部分做一简要介绍：一、柴油机T140-2推土机采用上柴D6114ZG5B发动机，该发动机体积小，重量轻（约 600kg），燃油消耗率低（标定工况时燃油消耗率：ge≤220×（1十5%）g/kW·h），其排放指标能够达至欧Ⅰ标准。二、电子监控系统可靠性高、寿命长由于监控器内部是由各种电子元器件组成，电子元件可靠性高、寿命长的特点，保证了监控器的可靠性和寿命。监控数据多 可根据不同的要求监控多种类型的参数，如：温度、压力、电量、时间、油量、速度等。三级报警方式 监控器对应参数红灯亮 监控器对应参数红灯亮，主报警灯亮 监控器对应参数红灯亮，主报警灯亮，报警器鸣响美观、大方、节约空间三、工作装置液压系统采用先导式液控操纵系统，操纵轻巧、省力。四、转向操纵系统 采用单杆软轴操纵，布置在司机座的左侧。五、驾驶室采用六面体驾驶室，密封性好、视野宽阔，可调式的司机座椅、侧滑窗玻璃、刮雨器，并配备电风扇，滚翻保护架。可选配空调器。T140-2推土机是T140-1推土机的升级换代产品。其特点系半刚性悬挂、机械传动、主离合器液压助力操纵、工作装置油缸铰点前置液压先导操纵、电子监控、外形美观的履带式推土机，可广泛用于道路修筑、水电工程、农田改造、港口建设、矿山开发及其它建筑工程项目的土石方作业。T140-2 is a upgrade product of T140-1 bulldozer . It has characteristic of semi-rigid suspension , mechanical drive . The main clutch is hydraulic boosted .The articulated point of the implement cylinder is at both sides of the guard., With hydraulic pilot controlled , electric monitoring , good appearance, it can be used in road building , hydro-electric construction , field modification , port and mine development and other construction . 主要性能参数外形尺寸（长×宽×高） 4763×3297×3159 mm使用质量 16.5 t飞轮功率 103.0 kW最大牵引力 138.5 kN接地压力（使用重量时） 65.0 kPa最小转弯半径 3.9 m最小离地高度 400 mm坡行角度 纵向 30° 横向 25°40米运距工作效率 169 m³/h单铲容量 4.5 m³Overrall dimension(L×W×H) 4763×3297×3159 mmOperation weight 16.5 tHorsepower 103.0 kWMax.drawbar pull 138.5 kNGround pressure 65.0 kPaMin. turning radium 3.9 mMin. ground clearance 400 mmGradient longitudinal 30°, transverse 25°Working efficiency within 40 meters 169m³/hBlade capacity 4.5 m³柴油机制造厂家： 上海柴油机股份有限公司型号： D6114ZG5B型式： 直列式6缸四冲程水冷增压直喷式气缸数—缸径×行程 6--114×135 mm活塞总排量 8.27 L标定转速 1800 r/min标定功率/转速 115kW/1800rpm标定工况燃油消耗率 ≤220 g/kW·h机油消耗率 ≤0.4 % 燃油消耗率最大扭矩/转速 756 N·m/≤ 1260rpm怠速 700±25 r/min最高空车转速 ≤2088 r/min海拔高度 3000 mManufacture SHANGHAI DIESEL ENGINE CO., LTDModel D6114ZG5BType Water-cooled , single row, vertical ,4-stroke-cycle Turbocharged, direct injection Number of cylindersbore × stroke : 6-114×135 mmPiston displacement : 8.27 LRated rotation speed : 1800 r/minRated horsepower : 115 kWOil consumption : rated horsepowerFuel consumption: ≤220g/kW·hEngine oil consumption: ≤0.4% Fuel consumptionMax. torque : 756 N·m/≤ 1260rpmIdle speed 700±25 r/minMax. RPM.without load ≤2088 r/minAltitude 3000 m主离合器与变速箱主离合器为常开式、多片湿式粉末冶金摩擦片，液压助力操纵，变速箱采用常啮合斜齿轮传动，结合套换挡，双杆机械操纵，前进五挡，后退四挡。前进：一挡 2.52km/h 后退：一挡 3.53km/h 二挡 3.55km/h 二挡 4.96km/h 三挡 5.68km/h 三挡 7.94km/h 四挡 7.53km/h 四挡 10.53km/h 五挡 10.61km/hMain clutch: normally opened ,multi-plate, powder metallurgy friction plate and hydraulic booster control.Transmission : normally meshed helical gear drive, coupling sleeve shift and two levers operation .The transmission has five forward speeds and four backward speeds . Forward BackwardFirst speed 2.52 km/h First speed 3.53 km/hSecond speed 3.55 km/h Second speed 4.96 km/hThird speed 5.68 km/h Third speed 7.94 km/hForth speed 7.53 km/h Forth speed 10.53 km/hFifth speed 10.61 km/h转向与制动转向离合器为湿式、多片粉末冶金摩擦片、弹簧压紧、液压分离。制动器为湿式、浮动、双向带式、脚踏式机械操纵。Steering clutch: Multiple-disc oil powder metallurgy disc compressed by spring, hydraulic operated. Brake is oil two direction floating band brake operated by mechanical foot pedal.最终传动两级直齿轮减速，浮动油封密封，链轮采用组合式，便于维修。Two stage gear deceleration ,Duo-cone floating seal ,combined carrier roller to facilitate service.行走系行走架为凸扁钢焊接矩形截面八字梁型式。支重轮、托链轮、引导轮均装有密封性好、寿命长的浮动油封。支重轮（每侧） 单边 四个 双边 二个 托链轮（每侧） 二个引导轮（每侧） 一个履带型式 单履齿组合式履带涨紧型式 液压涨紧节矩 203 mm履带板数（每侧） 38 块履带板宽 500 mm履带接地长度 2570 mm密封和润滑履带▲▲该履带的节距、履带板数、履带板宽与普通的履带相同。Inner and outer beam of track roller frame are rectangular section “八”frame .Track roller , carrier roller, idler are mounted with long life well sealed Duo-cone floating ring seal.Track roller (each side):Singe flange 4Double flange 2Carrier roller(each side): 2Idler (each side) 1Type of track: single grouser combinedTension mode of track: hydraulicPitch: 203 mmNumber of shoes(each side) 38 piecesWidth of shoe 500 mmLength of track on ground 2570 mmSealed and lubricated track ▲▲The pitch , numbers and width of track shoes are the same with the general track.工作装置液压系统Hydraulic system of the implement由装置油泵、液压油箱及各种阀、油缸、滤油器和管路组成。油泵型式 双联齿轮油泵油泵型号 P5100 – F100NM 487 98 / P124 – G10YG系统流量 前泵 180 L/min 先导泵 18 L/min系统压力 前泵 12 MPa 先导泵 2.5 MPa三组阀 用于推土、侧倾、松土工作油缸-缸径×行程 2- 100 × 1082 mmIt is composed of implement pump , hydraulic tank and various valves , cylinders , filters and lines . Pump model Two group gears pumpPump type P5100 – F100NM 487 98 / P124 – G10YGSystem flow Main pump 180L/min Pilot pump 18L/minSystem pressure Main pump 12MPa Pilot pump 2.5MPaThree group valves For dozing , tilting , ripper Implement cylinder - bore×travel 2- 100 × 1082 mm驾驶室Cab噪音低、视野宽阔、可调式的司机座椅、侧滑窗玻璃、刮雨器，并配备电风扇，滚翻保护架。可选配空调器。The cab is equipped with adjustable seat ,side sliding window , wiper ,electric fan and ROPS device . It has the characteristic of low noise , wide viewing area. Air conditioner is optional . 加注容量加注部位 容量（L）水箱及柴油机冷却系统 31.2 柴油机润滑系统用油 25分动箱、主离合器用油 35变速箱、后桥传动用油 90最终传动用油（单侧） 24工作装置液压系统用油 85柴油箱装柴油 245支重轮、引导轮、托链轮用油（每个） 0.35Fill location Capacity(L)Radiator and diesel engine water 31.2Lubricating system of diesel engine oil 25Flywheel house, main clutch oil 35Transmission , bevel gear case oil 90Final drive oil 24Implement hydraulic system oil 85Fuel tank oil 245Idler, track roller , carrier roller oil 0.35 each推土铲主要参数Blade specification铲刀型式 侧倾铲 铲刀宽 3297 mm铲刀高 1170 mm 最大切土深度 320 mm最大提升高度 852 mm垂直倾斜角 8.5°铲刀容量 4.5 m³ Model of blade 　Tilting blade Width 3297 mmHeight 1170 mmMax.digging depth 320 mmMax. lifting height 852 mmTilting angle 8.5°Blade capacity 4.5 m³松土器主要参数Ripper specifications松土铲数 3 1长 1580 mm 1580 mm宽 2020 mm 1090 mm高 1236 mm 1236 mm最大松土深度 550 mm 550 mm最大提升高度 510 mm 510 mm注：▲表示可选购件Number of shank 3 1Length 1580 mm 1580 mmWidth 2020 mm 1090 mmHeight 1236 mm 1236 mmMax. penetration 550 mm 550 mmMax. lifting height 510 mm 510 mmNote : ▲ optional
