| 作业范围 |  |
| 小臂的种类 | 3.7m小臂 | 4.4m小臂 | 5.6m小臂 | 大土量规格 |
| A ( 最大挖掘半径 ) | 14120mm | 14940mm | 16110mm | 12310mm |
| B ( 最大挖掘深度 ) | 8690mm | 9470mm | 10660mm | 7030mm |
| C ( 最大挖掘高度 ) | 12910mm | 13600mm | 14300mm | 11760mm |
| D ( 最大卸料高度 ) | 8920mm | 9510mm | 10170mm | 7890mm |
| E ( 最大垂直挖掘深度 ) | 6440mm | 7750mm | 9110mm | 4250mm |
| F ( 最小前部旋转半径 ) | 6270mm | 6130mm | 6210mm | 5390mm |
| G ( 后端回旋半径 ) | 4300mm | 4300mm | 4300mm | 4300mm |

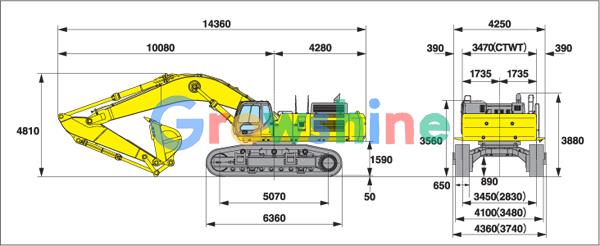

 | 外形尺寸图 | |
| (单位：mm) |
 |

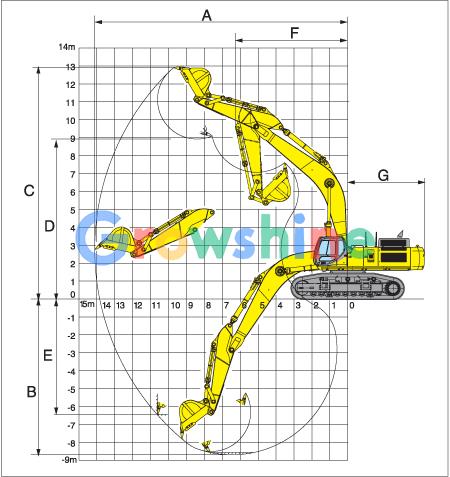

| 作业范围图 | |
 |
| 履带的种类 | |
| SH800LHD-5 | |||
| 履带宽,品名 | 650mm履带板 | 750mm履带板 | 900mm履带板 |
| 接地比压 | 109kPa | 96kPa | 81kPa |
| 履带全宽作业时（运输时） | 4100mm（3480mm） | 4200mm（3580mm） | 4350mm（3730mm） |
| 主要规格 | |
| ※表中单位采用国际单位制中的SI单位 |
| SH800LHD-5 | ||
| 基本 | 铲斗容量（新JIS) | 3.3m3 |
| 整机工作重量 | 80000kg | |
| 发动机型号 | 五十铃 AH-6WG1X | |
| 额定输出功率 | 397kw/1800min-1 | |
| 排量 | 15700ml | |
| 尺寸 | 全长 | 14360mm |
| 全宽 | 4360mm | |
| 全高 | 4810mm | |
| 履带全长 | 6360mm | |
| 履带全宽 | 4100mm（3480mm） | |
| 标准履带宽 | 650mm | |
| 性能 | 行走速度：高速/低速 | 4.2/2.9km/h |
| 行走驱动力 | 565kN | |
| 爬坡能力 | 70％（35°） | |
| 回旋速度 | 6.4min-1 | |
| 铲斗挖掘能力：平时/升压时 | 330kN/361kN | |
| 小臂挖掘能力：平时/升压时 | 274kN/300kN | |
| 液压系统 | 液压泵类型 | 二连可变容量型柱塞泵＋齿轮泵 |
| 最大压力：平时/升压时 | 31.4MPa/34.3MPa | |
| 行走马达 | 可变容量型柱塞泵 | |
| 制动器类型 | 机械式制动 | |
| 回旋马达 | 定容量型柱塞泵 | |
| 容量 | 油箱容量 | 900L |
| 液压油箱 | 720L | |
| 铲斗、小臂的种类 | |
| ●推荐铲斗 ◎一般挖掘用 ○轻挖掘用 ×不可使用 |
| SH800LHD-5 | ||||
| 铲斗容量（m 3）新JIS | 2.4 | 3.3 | 2.9 | 4.1 |
| 斗销数 | 5 | 5 | 6 | 6 |
| 宽（mm） | 1840 | 2350 | ||
| ●指定小臂 | ||||
| 3.7m小臂 | ● | ◎ | × | × |
| 4.4m小臂 | ○ | × | × | × |
| 5.6m小臂 | ○ | × | × | × |
| 大土量规格 | ◎ | ◎ | ● | ◎ |
| ※推荐铲斗只适用于物料密实度低于1800kg/m3时应用。 |
| SH800LHD-5 | ||
| 底部行走部分 | 650mm履带 | ◎ |
| 750mm履带 | ● | |
| 900mm履带 | ● | |
| 底盘底板 | ◎ | |
| 双重防护板 | ◎ | |
| 全长履带防护板 | ● | |
| 大臂 | 8.4mHD大臂 | ◎ |
| 小臂 | 3.7mHD小臂 | ◎ |
| 4.4mHD小臂 | ● | |
| 5.6mHD小臂 | ● | |
| 大土量规格附件 | ● | |
| 附件配管 | 破碎锤回路 | ● |
| 并用回路 | ● | |
| 驾驶室/室内装备 | 前护板 | ● |
| 头部护板（FOPS2级） | ● | |
| 遮雨板 | ● | |
| 其他 | 12V电源（DC-DC转换器） | |
| 给油泵 | ● | |
| 主要装备 | |
| 液压系统 | 安全装备 | 驾驶室/室内装备 | 其他 |
| ·手动作业模式（H模式、S模式、L模式） | ·头部护板驾驶室 | ·倾斜式操纵箱机构 | ·EMS |
| ·自动作业模式 | ·后视镜（右） | ·全自动空调 | ·长使用寿命液压油 |
| ·自动/按键怠速 | ·后方逃生口 | ·除霜器 | ·尼夫龙系列 |
| ·行走自动2速 | ·卷绕式安全带 | ·保温箱 | ·照明2处（主机、动臂左侧） |
| ·自动挖掘力量提升机构 | ·门锁操纵杆 | ·悬浮座椅 | ·燃料过滤器（带水分离器） |
| ·防止小臂、大臂自然落下阀 | ·行走警告 | ·书报盒 | ·燃料粗虑器（带水分离器） |
| ·小臂、大臂再生电路 | ·防盗系统 | ·滑动式升降（无级调节功能） | ·空气虑清器 |
| ·旋转操纵杆联动刹车系统 | ·发动机室防火墙 | ·杯架 | ·油封垫片 |
| ·回转反转防止阀 | ·风扇罩 | ·AM/FM收音机（带消音功能） | ·铲斗调整机构 |
| ·备用阀 | ·发动机紧急停止按钮 | ·小储物盒 | ·大型工具箱 |
| ·地板垫 | ·工具一套 | ||
| ·臂枕靠枕&头部靠枕 | |||
| ·烟灰缸&点烟器 | |||
| ·室内照明灯（带延时熄灭功能） | |||
| ·挂衣钩 |
